Murto-TPU-letku ja murtoletku: materiaalit, paine ja kentän suorituskyky

TPU:n tapaus murtoletkusovelluksissa

Hydraulinen murtaminen asettaa olosuhteet, jotka eliminoivat useimmat yleiskäyttöiset letkumateriaalit työkierron aikana. Proppant-kuormitettu liete, joka liikkuu suurella nopeudella letkun reiän läpi, kuluttaa kumipäällysteitä nopeasti; painepulssit, joita tuottavat triplex-pumpun sykliset väsymisvahvistuskerrokset, joita ei ole suunniteltu impulssikuormitukseen; ja kitkaa vähentävien aineiden, biosidien, kalkkikiven estäjien ja happovaiheiden kemiallinen cocktail hajottaa materiaaleja, joilta puuttuu laaja kemiallinen kestävyys. TPU kestää tätä jännitysyhdistelmää paremmin kuin mikään vaihtoehtoinen polymeeri nykyisessä öljykenttien käytössä.

Etu alkaa molekyylitasolta. Termoplastisen polyuretaanin segmentoitu lohkorakenne – vuorottelevat kovat ja pehmeät alueet – tarjoaa ominaisuusyhdistelmän, jota mikään yksifaasinen elastomeeri ei pysty vastaamaan: hankauskestävyys on verrattavissa teknisiin muoveihin, elastinen palautuminen verrattavissa kumiin ja kemiallinen kestävyys, joka ulottuu alifaattisten hiilivetyjen, laimeiden happojen ja korkean suolapitoisuuden tuottaman veden yli. Hallitellussa kulumistestissä, TPU-sisäpäällysteet ylittävät nitriilikumin kertoimella 4-6 vastaavissa hankaavissa lieteolosuhteissa. Nopeasti valmistuvalle pumppaavalla keraamisella tukiaineella yli 400 kg/m³ pitoisuuksilla tämä ero näkyy suoraan letkukokoonpanon selviytymisvaiheiden lukumäärässä ennen kuin vuorauksen vaihtoa tarvitaan.

TPU toimii myös silloin, kun kumi pettää äärimmäisissä lämpötiloissa. Talvityöt Permin altaan, Montneyn tai Siperian kentillä altistavat pintalaitteet yön yli -30 °C:n alimmille lämpötiloille. Vakionitriili- ja EPDM-letkut jäykistyvät merkittävästi näissä lämpötiloissa, mikä lisää taittumisvaurioiden riskiä käytön aikana. Oikein formuloidut TPU-yhdisteet säilyttävät käyttökelpoisen joustavuuden -40 °C:seen asti , millä on käytännössä merkitystä, kun miehistö raivaa rautaa ja letkuja ennen aamunkoittoa pakkasessa.

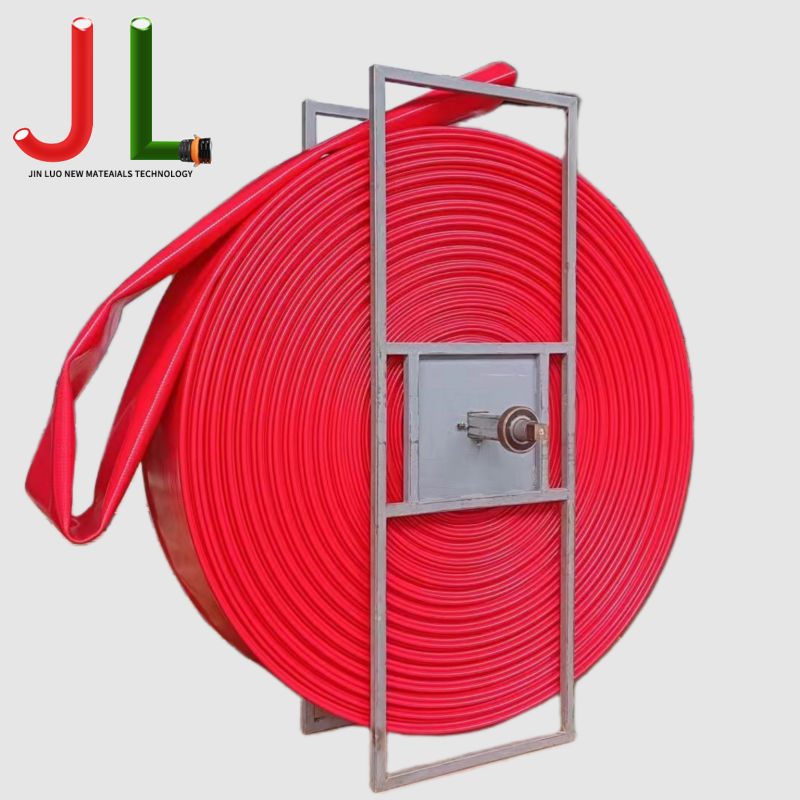

Miten Murtuva TPU-letku On rakennettu: kerros kerrokselta

Särötysletku on komposiittirakenne, ja sen suorituskyky on vain yhtä hyvä kuin kokoonpanon heikoin kerros. Kunkin kerroksen vaikutuksen ymmärtäminen selventää, miksi öljykenttäluokan TPU-letkuilla on huomattava kustannuslisä verrattuna tavalliseen teollisuusletkuun – ja miksi se on perusteltua käytössä.

Sisävuori

Vuoraus on ensimmäinen pinta, johon liete koskettaa, ja ensisijainen kulutuspinta tukkeuskäytössä. Öljykenttien TPU-vuoraukset on yhdistetty kovuuteen 90–95 Shore A – huomattavasti kovempaa kuin 80–85 Shore A, joka on tyypillinen lay-flat- tai yleiselle teolliselle TPU-letkulle – koska kovuus korreloi suoraan lietteen eroosion hankauskestävyyden kanssa. Kompromissi on vaatimaton alhaisten lämpötilojen joustavuuden heikkeneminen, minkä vuoksi kylmän ilmaston murtumisletkun tekniset tiedot vaativat joskus pehmeämpää vuorausseosta, jonka kovuus on lähempänä 85 Shore A:ta, mikä hyväksyy vuorauksen hieman lyhyemmän käyttöiän vastineeksi turvallisesta käsittelystä äärimmäisissä kylmissä.

Polyeetteripohjainen TPU on yleensä parempi kuin polyesteripohjainen öljykenttäsovelluksissa. Polyesteri-TPU on herkkä hydrolyyttiselle hajoamiselle jatkuvassa vesikosketuksessa – merkittävä vastuu tuotetun veden siirrossa tai kaikissa palveluissa, joissa letku on nesteellä täytettynä töiden välillä. Polyeetteri TPU säilyttää vetolujuutensa ja venymisominaisuuksiensa pidennetyn veteen upotuksen ansiosta , mikä on kriittistä letkulle, joka voidaan jättää ladattuna yön yli murtumisvaiheiden välillä.

Vahvistuspaketti

Vahvike määrää painekapasiteetin ja väsymisiän. Murtoletkuissa käytetään tyypillisesti lujaa polyesteri- tai aramidpunosta. Punoskulma on suunniteltu optimoimaan tasapaino paineenkestävyyden ja aksiaalisen vakauden välillä — letku, joka venyy tai supistuu liikaa paineen alaisena, kuormittaa liitosliitäntöjä arvaamattomalla tavalla ja voi vetää liittimet irti kenttäolosuhteissa.

Ulkokuori

Murtopaikalla letkut vedetään soratyynyjen poikki, raskaat laitteet ajavat niiden yli ja kierretään ja irrotetaan toistuvasti hankaavissa olosuhteissa. TPU-ulkokansi vastustaa tätä mekaanista väärinkäyttöä tehokkaammin kuin kumivaihtoehdot, ja toisin kuin kumi, se ei halkeile tai tarkista pintaa joutuessaan alttiiksi otsonille, UV:lle tai hiilivetyroiskeille, jotka ovat tavanomaisia ​​missä tahansa tuotantopaikassa. Ulkokuori tarjoaa myös ensimmäisen puolustuslinjan vahvistusvaurioita vastaan; letkun, jossa on näkyvä vahvistus, tulee katsoa vahingoittuneen vuorauksen jäljellä olevasta kunnosta riippumatta.

Päätyliittimet ja kytkinkokoonpanot

Kytkentä-letkuliitäntä on tilastollisesti yleisin rikkoontumispiste rikkoutumisletkukokoonpanoissa. Taivutetun holkin geometria on sovitettava tarkasti letkun ulkohalkaisijaan ja seinän rakenteeseen; ali- tai ylimitoitettu holkki luo jännityskeskittymiä, jotka levittävät halkeamia impulssikuormituksen alaisena. API 7K edellyttää, että päätyliitokset on testattava 1,5-kertaisella käyttöpaineella osana kokoonpanon hyväksyntää , ja jokaisessa kokoonpanossa tulee olla sarjamuotoinen testitodistus, joka on jäljitettävissä kyseiseen todistustestitapahtumaan.

Kemikaalialtistus Frac-palvelussa: mitä TPU kestää ja missä sen rajat ovat

Mikään yksittäinen polymeeri ei ole yleisesti yhteensopiva kaikkien öljykentillä esiintyvien nesteiden kanssa, eikä TPU ole poikkeus. TPU:n kemikaalinkestävyyden rajojen ymmärtäminen on yhtä tärkeää kuin sen vahvuuksien tunteminen.

TPU käsittelee suurimman osan murtumisnesteiden kemiasta ilman merkittävää hajoamista:

• Slickwater perusneste: Makea vesi ja tuotettu vesi tyypillisillä TDS-alueilla aiheuttavat merkityksettömän TPU:n heikkenemisen pidennetyn käytön aikana.
• Kitkan vähentäjät (polyakryyliamidi): Ei merkittävää TPU-hyökkäystä kenttäkäyttöpitoisuuksilla.
• Alifaattiset hiilivedyt: Diesel, raakaöljy ja kevyt lauhde tuottavat minimaalisen turpoamisen oikein formuloidussa öljykenttäluokan TPU:ssa – tyypillisesti alle 5 % tilavuuden muutos 72 tunnin upotuksen jälkeen.
• Laimennettu HCl (jopa ~15 %): Polyeetteri TPU osoittaa hyväksyttävää kestävyyttä ympäristön lämpötilassa; käyttöikä on lyhyempi kuin vesihuollossa, mutta riittävä tavallisiin happostimulaatiotöihin.
• Biosidit, hilseilynestoaineet, korroosionestoaineet: Tyypillisillä kenttäkäsittelykonsentraatioilla nämä lisäaineet eivät aiheuta merkittävää TPU:n hajoamista.

Tilanteet, joissa TPU saavuttaa rajansa, kannattaa tietää ennen kuin ne havaitaan kentällä:

• Aromaattiset hiilivedyt: Tolueeni ja ksyleeni aiheuttavat merkittävää TPU-turvotusta. Letkujen, jotka siirretään lauhteen tai aromaattisen raakaöljyn käyttöön, tulee olla materiaalikelpoisia kyseisille nesteille ennen käyttöönottoa.
• Väkevä happo: HCl yli 15–20 % tai HF missä tahansa pitoisuudessa hyökkää TPU:ta asteittain. Happomurtotyöt korkeammilla pitoisuuksilla edellyttävät valmistajalta vahvistetut vuorausmateriaalien yhteensopivuustiedot.
• Kohonnut nesteen lämpötila: TPU:n kemikaalinkestävyys heikkenee korkeissa lämpötiloissa. Vuoraus, joka toimii hyväksyttävästi 20°C:n happokäytössä, voi hajota nopeammin, jos nesteen lämpötila letkussa nousee yli 60°C pumpun lämmön tai porausreiän palautusten vuoksi.

Kenttätarkastus ja käytöstä poistaminen: Säröilyletkun hallinta käytössä

Letkun murtuminen käyttöpaineessa on suurienerginen tapahtuma. Varastoitu energia paineistettuun letkuun 100 baarissa ja 4 tuuman halkaisijassa on huomattavaa; vika kytkimessä tai vuorauksen vuodatuksesta voi aiheuttaa vakavan loukkaantumisen lähellä oleville henkilöille ja hallitsemattoman nesteen vapautumisen tyynylle. Strukturoitu tarkastus ei ole hallinnollinen lisäkustannus – se on ensisijainen mekanismi huonontumisen havaitsemiseksi ennen kuin siitä tulee turvallisuustapahtuma.

Työtä edeltävät tarkastukset

Kävele ennen jokaista työtä letkun koko pituudelta ja tarkasta, ettei ulkokannessa ole viiltoja tai hankausta tarpeeksi syvältä, jotta vahvistukset paljastuvat, paikalliset pullistumat, jotka osoittavat vuorauksen irtoamista tai vahvistuksen vaurioita, taitoksia tai taitoksia, jotka eivät löysty, kun letku asetetaan suoraan, ja kaikki liittimet, joissa näkyy liikettä, korroosiota tai vaurioita holkin ja letkun liitännässä. Kaikki paljaalla vahvistuksella varustetut letkut poistetaan välittömästi – ei poikkeuksia. Pullistuma missä tahansa kehossa on merkki sisäisestä rakenteellisesta häiriöstä ja ansaitsee saman vastauksen.

Työn jälkeinen painetesti

Suorita suuren nopeuden tai suuren polttoaineen pitoisuuden vaiheiden jälkeen hydrostaattinen testi 1,5-kertaisella käyttöpaineella vedellä ennen kuin letku palaa takaisin käyttöön. Tämä kiinnittää vuorauksen vauriot, jotka eivät näy ulkoisesti, ja kytkee eheyden menetyksen ennen kuin se ilmenee kenttäkäyttöolosuhteissa. Kirjaa testitulokset letkun sarjanumeroon.

Linjan kulumisen valvonta

Jatkuvassa lietekäytössä sisävuorauksen seinämän paksuus pienenee asteittain jokaisen työn yhteydessä. Säännöllinen leikkaa ja mittaa tarkastus – leikataan lyhyt osa letkusta suunnitelluin väliajoin ja mitataan vuorauksen jäljellä oleva paksuus – antaa käyttäjille mahdollisuuden rakentaa kulumisnopeusmallin tietylle tukiainetyypille, pumpun nopeudelle ja työprofiilille. Kun vuorauksen paksuus saavuttaa 50 % alkuperäisestä, letku tulee poistaa tuentahuollosta vaikka ulkoisia vaurioita ei olisi näkyvissä, jäljellä oleva seinämänpaksuus ei enää tarjoa riittävää turvamarginaalia puhallusta vastaan.

Aika- ja sykliperusteinen eläkkeelle siirtyminen

Fyysisessä tarkastuksessa havaitaan näkyviä vaurioita, mutta kaikki hajoamismekanismit eivät näy ulkopuolelta. Väsymishalkeamien leviäminen vahvistuskerroksissa, ulkokuoren UV-hauristuminen ja progressiivinen kytkentätiivisteen puristussarja kehittyvät kaikki sisäisesti. API 7K ja useimmat suuret käyttäjäletkujen hallintaohjelmat määrittelevät käyttöiän enimmäisrajat. tyypillisesti 5-10 vuotta valmistuspäivästä ja määrätty enimmäismäärä painejaksoja -suojana vikatiloja vastaan, joita tarkastus ei yksin pysty havaitsemaan. Letkut, jotka saavuttavat nämä rajat, poistetaan käytöstä niiden visuaalisesta tilasta riippumatta.
