Layflat-kaasuletkut: rakentaminen, paineluokitukset ja sovellukset

Mitä Layflat kaasuletkut Ovatko ja missä niitä käytetään

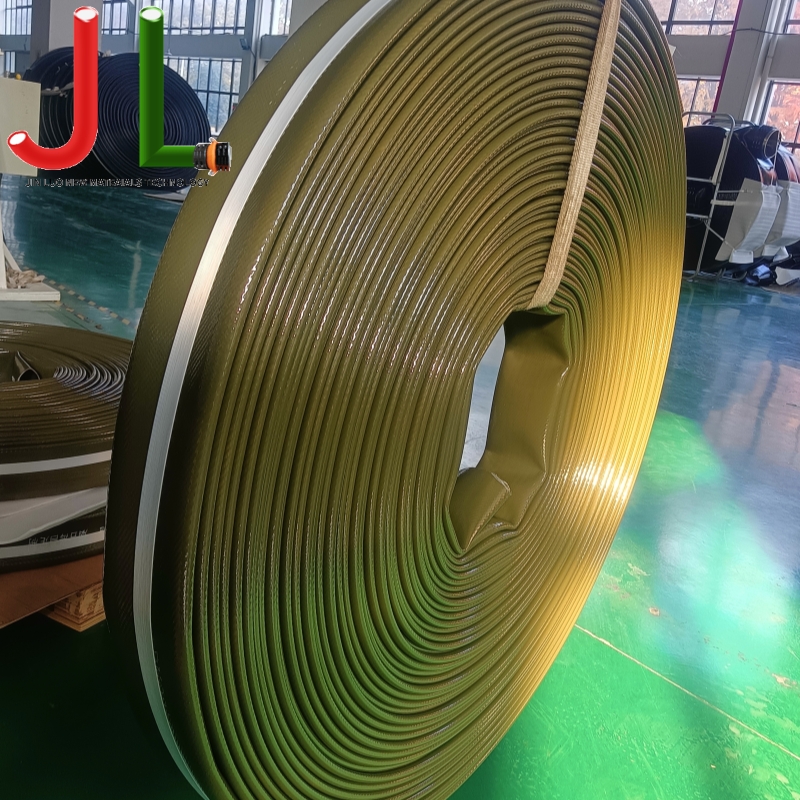

Kaasuletkut ovat joustavia, kokoonpainuvia putkia, jotka on suunniteltu kuljettamaan kaasumaisia aineita – mukaan lukien nestekaasu, maakaasu, paineilma ja teollisuusprosessikaasut – valvotussa paineessa. Toisin kuin jäykkä putkisto, ne romahtavat tyhjänä, mikä mahdollistaa kompaktin varastoinnin, nopean käyttöönoton ja yksinkertaisen vaihtamisen kentällä. Niiden tasainen säilytystila on ratkaiseva käytännön etu : 100 metrin kierre layflat-letkua vie murto-osan vastaavan pyöreäreikäisen letkukokoonpanon vaatimasta tilasta, joten se on ensisijainen valinta missä tahansa siirrettävyydellä ja käyttönopeudella.

Ensisijaisia ​​sovellusalueita ovat väliaikaiset kaasunsyöttölinjat rakennus- ja kaivostyömailla, hätäsiltayhteydet putkistojen huollon aikana, maatalouskaasun jakelu (erityisesti nestekaasu sadon kuivaamiseen ja lämmittämiseen), kannettavat sähköntuotantojärjestelmät ja tapahtumien tai festivaalien kaasuverkkojärjestelmät. Kussakin tapauksessa letkun on säilytettävä kaasutiivis eri paineissa, lämpötiloissa ja käsittelyolosuhteissa – vaatimukset, jotka ohjaavat alla kuvailtuja teknisiä päätöksiä.

Rakentaminen: Kuinka kaasu-Layflat-letku rakennetaan

Kaasuletkut ovat komposiittirakenteita, ja jokainen kerros palvelee erillistä tehtävää. Rakenteen ymmärtäminen auttaa ostajia arvioimaan, soveltuuko tietty tuote aidosti kaasuhuoltoon vai onko se uusiokäyttöinen vedenpoistoletku – ero, jolla on todellisia turvallisuusvaikutuksia.

Sisäputki

Sisävuoraus on kaasukontaktipinta, ja sen on oltava kemiallisesti yhteensopiva kuljetettavan tietyn kaasun kanssa. Termoplastinen polyuretaani (TPU) on vakiovalinta nestekaasu- ja hiilivetykaasuhuoltoon johtuen sen alhaisesta ei-polaaristen kaasujen läpäisevyydestä ja hiilivetyjen turpoamiskestävyydestä. EPDM-vuorauksia käytetään maakaasulle ja paineilmalle, missä vaaditaan myös otsoninkestävyyttä. Neopreeni (CR) tarjoaa keskitien sekapalvelusovelluksiin. Läpäisynopeus – kaasun tilavuus, joka diffundoituu vuorauksen seinämän läpi pinta-alayksikköä ja aikayksikköä kohti – on keskeinen spesifikaatioparametri, ja se on vahvistettava asiaankuuluvan kaasustandardin perusteella, ei yleisten kumiyhdistetietojen perusteella.

Vahvistus

Yksi tai useampi kerros lujaa polyesteri- tai nailonkangasta antaa letkun paineensietokyvyn ja antaa layflatille sen tyypillisen tasaisen poikkileikkauksen tyhjänä. Kudontakulma ja kankaan paino määräävät sekä työpainekaton että letkun taipumuksen litistää tasaisesti ilman taittumista. Antistaattinen lanka on kudottu vahvistuskerrokseen syttyvien kaasujen käyttöön tarkoitetuissa letkuissa, jotka poistavat sähköstaattista varausta, joka voi kerääntyä kaasuvirrasta ja muodostaa sytytyslähteen. Tämä on useimpien maailmanlaajuisten kaasuletkustandardien mukainen vaatimus.

Ulkokuori

Ulkovaippa suojaa raudoitusta UV-hajoamiselta, otsonin vaikutukselta, maapintojen hankaukselta ja mekaanisilta vaurioilta. Ulkokaasupalveluissa UV-stabiloidut suojukset ovat välttämättömiä – suojaamaton kumi hajoaa nopeasti jatkuvassa auringonpaisteessa, mikä johtaa pinnan halkeilemiseen, joka voi levitä sisäänpäin kohti vahvistusta. Joten ulkokerroksemme käyttää TPU:ta. Kannet on tyypillisesti värjätty osoittamaan huoltotyyppiä: keltainen on kansainvälisesti tunnustettu kaasuletkujen värikoodi useimmilla markkinoilla, vaikka paikalliset standardit vaihtelevat ja ne tulee aina vahvistaa.

Painearvot ja käyttölämpötila-alueet

Minimi turvallisuustekijä Räjähdyssuhde käyttöpaineeseen 4:1 on perusvaatimus useimmissa kaasuletkustandardeissa. Syttyvän kaasun huoltoa varten jotkin standardit edellyttävät 5:1-suhdetta. Ostajien tulee pyytää täydellistä murtumistestidokumentaatiota – ei vain nimelliskäyttöpainetta – arvioidessaan toimittajia, koska murtumispaine on ensisijainen todiste rakennusten todellisesta laadusta.

Sovellettavat standardit ja sertifiointivaatimukset

Kaasuletkuihin sovelletaan huomattavasti tiukempia sertifiointivaatimuksia kuin vastaaviin vesiletkuihin. Kaasuväliaine aiheuttaa läpäisy-, syttymis- ja sähköstaattisia syttymisriskejä, jotka edellyttävät muodollista kolmannen osapuolen vahvistusta, ei vain valmistajan spesifikaatiovaatimuksia.

• EN 1762 (Eurooppa): Ensisijainen eurooppalainen standardi kumiletkuille ja nestekaasun letkukokoonpanoille höyry- ja nestefaasissa. Määrittää läpäisynopeudet, sähkövastuksen, purskepaineen, impulssijakson ja alhaisen lämpötilan joustavuusvaatimukset. Painelaitedirektiivin (PED 2014/68/EU) mukainen CE-merkintä vaaditaan kaasujärjestelmissä tietyt painekynnykset ylittäviltä letkuilta.
• ISO 2928: Kattaa neste- ja kaasufaasin nestekaasun kumiletkut ja tarjoaa kansainvälisesti tunnustetun testausmenetelmän, joka tukee monia kansallisia standardeja Euroopan ulkopuolella.
• AS/NZS 1869 (Australia/Uusi-Seelanti): Määrää alueella käytettäville nestekaasuletkukokoonpanoille erityiset sähkönjohtavuusvaatimukset, läpäisyrajat ja mekaaniset suorituskykyvaatimukset. Antistaattiset ominaisuudet testataan sekä letkun rungossa että liitosrajapinnassa.
• ATEX / IECEx: Kun kaasuletkuja käytetään luokitelluilla vaarallisilla alueilla – mukaan lukien monet petrokemian-, kaivos- ja offshore-ympäristöt – ATEX (EU) tai IECEx (kansainvälinen) vaatimustenmukaisuus koko letkukokoonpanossa, mukaan lukien päätyliittimet, on pakollinen sähköstaattisen syttymisen estämiseksi.

Pyydä aina varsinainen testitodistuksen numero ja myöntävä elin , ei kopio vakioasiakirjasta. Sertifikaateissa tulee yksilöidä testattu letkurakenne, ei yleinen tuoteperhe, ja niiden tulee olla sertifioinnin voimassaoloajan sisällä.

Päätyliittimien ja kytkimien yhteensopivuus

Kytkentäliitäntä on yleisin kaasuvuotojen syy layflat-letkujärjestelmissä. Sertifioitu letkun runko, joka on yhdistetty vaatimustenvastaiseen tai väärin koottuun liittimeen, ei anna merkityksellistä turvatakuuta. Tärkeimmät seikat valinnassa:

• Materiaalien yhteensopivuus: Messinki on vakiona nestekaasu- ja maakaasuhuollon asennusmateriaalina. Alumiiniseosliittimiä käytetään, kun paino on etusijalla, mutta on varmistettava, että kuparipitoisuus on yli 70 %, mikä vaarantaa asetylidin muodostumisen asetyleenia sisältävien kaasujen kanssa. Ruostumattomasta teräksestä valmistetut liittimet sopivat syövyttäviin ympäristöihin.
• Puristettu vs. puristintyyppinen kokoonpano: Tehdaspuristetut (takeroidut) liittimet säilyttävät tasaisen radiaalisen otteen ja yhdenmukaisen kaasutiivisteen geometrian. Kenttäasennetut puristusliittimet tuovat vaihtelua – liiallinen kiristäminen vääristää letkun päätä; alikiristys mahdollistaa mikrovuodon. Painekaasuhuollossa puristetut kokoonpanot ovat ammattistandardi.
• Sähkön jatkuvuus kytkimen yli: Antistaattiset letkut edellyttävät sähköisen liitoksen ylläpitämistä liittimen kautta liitettyyn laitteeseen. Varmista, että kytkimen rakenne tarjoaa metallin välisen kosketuksen tai että erillinen maadoitushihna on määritetty, jos sovellettava standardi edellyttää.
• Kierrestandardi ja paineluokitus: BSP-, NPT- ja metriset lankamuodot ovat kaikki yleisessä käytössä. Kierrestandardien sekoittuminen on dokumentoitu syy sovituksen ristikierteisiin ja sitä seuraaviin vuotoihin. Varmista liitetyissä laitteissa käytetty kierremuoto ennen kuin määrität letkun pään liittimet.

Asennus, tarkastus ja käyttöiän hallinta

Litteät kaasuletkut vaativat kurinalaisempia tarkastus- ja vaihtoprotokollia kuin vastaavat vesiletkut. Havaitsemattoman hajoamisen seuraukset ovat huomattavasti vakavammat, eikä kumiyhdisteen kulumista aina näy ulkopinnalla ennen kuin sisäinen läpäisy lisääntyy vaaralliselle tasolle.

1. Noudata pakollisia vaihtovälejä. Useimmat kaasuletkustandardit ja kaasuviranomaisten määräykset määrittelevät enimmäiskäyttöiän ilmeisestä tilasta riippumatta – yleensä 5 vuotta valmistuspäivästä nestekaasuletkuille, jolloin valmistuspäivämäärä on merkitty letkun runkoon. Ilmoitetun käyttöiän ylittäminen mitätöi sertifioinnin ja vakuutusturvan useimmilla lainkäyttöalueilla.
2. Suorita vuototestaus ennen käyttöä. Kytkemisen jälkeen ja ennen kaasun virtausta paineista kokoonpano käyttöpaineeseen ja tarkista kaikki liitokset hyväksytyllä vuodonilmaisuliuoksella. Älä käytä avotulta tai yleistä saippuavettä kalibroidun tunnistusnesteen korvikkeena.
3. Suojaa UV-säteilyltä ja otsonilta varastoinnin aikana. Säilytä letkut kierrettyinä pimeässä, kuivassa paikassa kaukana sähkömoottoreista tai muuntajista, jotka muodostavat otsonia. UV- ja otsonihyökkäys nopeuttaa kannen halkeilua myös letkuissa, joita ei ole koskaan paineistettu.
4. Älä koskaan ohjaa terävien reunojen yli tai puristuskohtien läpi. Layflat-letkut ovat alttiimpia paikallisille kansivaurioille kuin pyöreäreikäiset letkut, kun niitä vedetään reunakivien, reunojen tai ajoneuvon renkaiden alta. Kannen vaurioituminen ei heti vaaranna kaasutiiviyttä, mutta nopeuttaa raudoituksen hajoamista ja pienentää murtumispainemarginaalia.
5. Poistu välittömästi näkyvistä vaurioista. Rakkojen muodostuminen, delaminaatio, pysyvä taittuminen tai pinnan halkeilu on syytä poistaa välittömästi käytöstä. Älä yritä korjata kaasuletkuja kentällä. vaihtaminen on ainoa yhteensopiva vastaus fyysisiin vaurioihin.
