Onko TPU Lay Flat Hose optimaalinen valinta nesteen siirtoon?

Teollisuuden nesteensiirrossa poistoletkun vaikuttaa toiminnan tehokkuuteen, turvallisuuteen ja kokonaiskustannuksiin. voi PVC ja kumi ovat Suomisti hallinneet markkinointita, TPU-laskettu litteä letku on noussut korkean suorituskyvyn vaihtoehdot, erityiset vaativiin sovelluksiin, hiilivetyjä, hankausta ja äärimmäisiä lämpötiloja. Tässä artikkelissa kuluu insinööritason analyysin TPU-asennusletkusta, jossa sen materiaaliominaisuuksia, kemiallista kestävyyttä, paineluokituksia ja soveltuvuutta erikoistehtäviin, kuten öljynsiirtoon.

TPU vs PVC Lay Flat Hose: vertaileva materiaalianalyysi

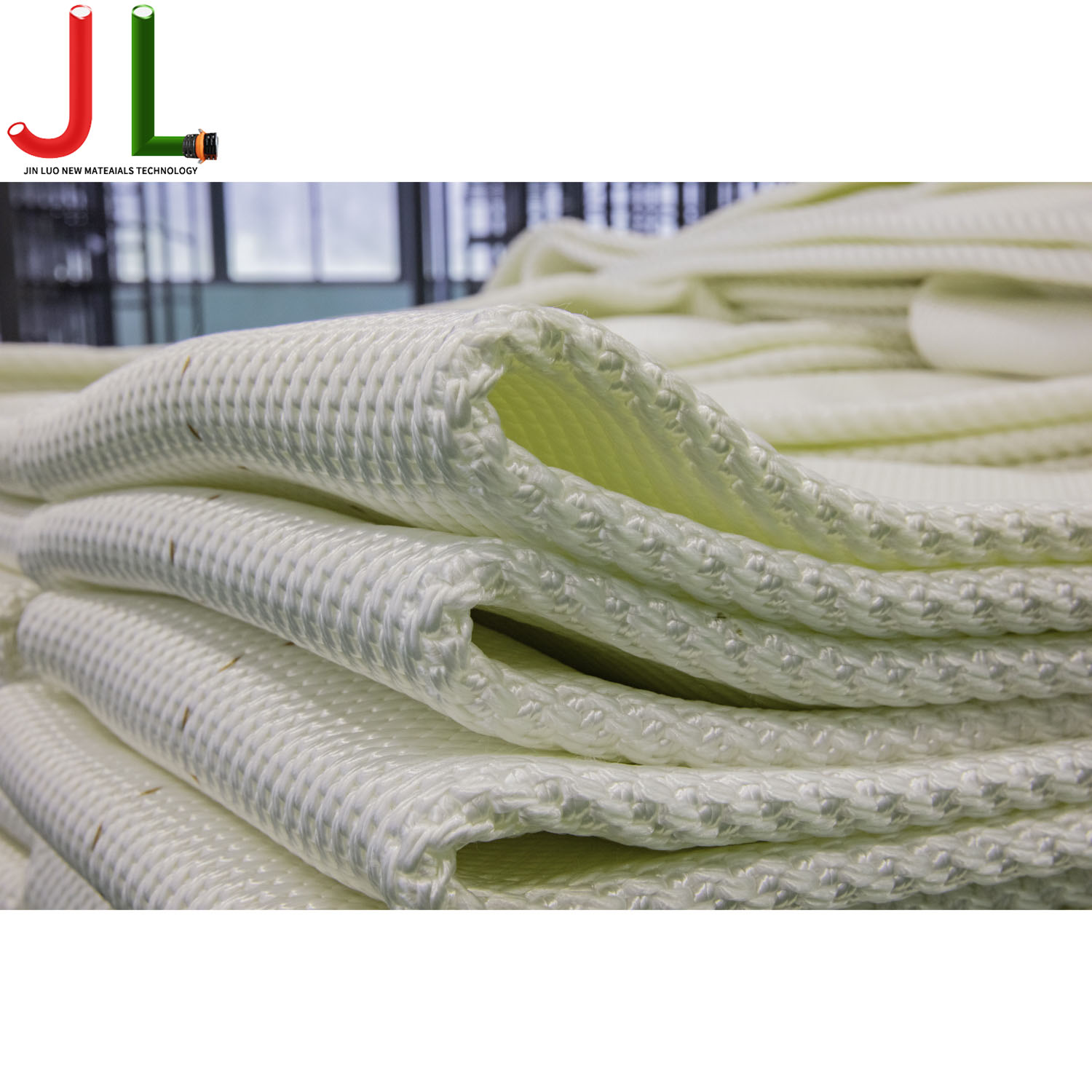

Valinta välillä TPU vs PVC lay litteä letku vaatii seuraavaa ymmärrystä polymeeritieteestä ja sovellusmateriaalista. PVC (polyyylikloridi) -letkut on todella pehmitetty joustavuuden saavuttamiseksi, mutta tämä maksaa edelleen jatkuvan vakauden. To vastoin TPU (termoplastinen polyuretaani) on elastomeeriseos, joka yhdistää kumin elastisuuden muovin sitkeyteen. "Extrud through-the-weave" -rakennemenetelmä, jossa TPU kapseloi lujaa polyesterivahviketta, luo homogeenisen rakenteen ilman liimoja, mikä eliminoi delaminaatioriskit.

Suorituskykymatriisi: TPU vs. PVC vs. kumi

Erojen kvantifioimiseksi alla olevan taulukossa verrataan kriittisiä teknisiä parametreja yleisen materiaalin välillä, käytetään litteän letkun rakentamisessa.

voin, että vaikka PVC on edelleen edullinen vaihtoehto yleiseen kasteluun, TPU-laskettu litteä letku oikeuttaa korkeammat alkukustannukset pidennetyllä käyttöiällä hankaavissa ja kemiallisesti aggressiivisissa ympäristöissä.

TPU Lay Flat Hose Chemical Resistance: Yksityiskohtainen katsaus

Hankintainsinööreille tpu lay litteä letku kemikaalinkestävyys profiili on ratkaiseva tekijä. T:n vastustuskyky, joka on sen molekyylirakenteesta, joka antaa inertiksi aineenille ilman liikkuvia pehmittimiä, jotka saastuttaa nesteitä.

Yhteensopivuus teollisuusnesteiden kanssa

TPU kestää luonnostaan alifaattisia hiilivetyjä, voiteluöljyjä ja rasvoja. Se toimii hyvin myös murtoveden, meriveden ja laimennettujen happojen ja alkalien kanssa. Se ei sovellu vahvoille polaarisille liuottimille, estereille tai ketoneille. Alla on teknisiin tietolehtiin perustuva yhteensopivuusopas:

• Hiilivedyt (diesel, kerosiini, raaka): erinomainen. Letkun vuoraus myös vakava vetolujuuden (vähintään 5800 psi tai 40 MPa) pitkäaikaisessa kosketuksessa.
• Porauslietet ja sementtilietteet: erinomainen kulutuskestävyys estää sisäistä erooota.
• Juomavesi: Tietyt TPU-yhdisteet ovat NSF/ANSI 61 -sertifioituja, mikä tarkoittaa, ettei juomavedessä ole makua tai hajua.
• Maatalouslannoitteet (nestemäinen lanta): erinomainen; sileä TPU-putki mahdollistaa helpon pesun ja estää jäämien kertymisen.

Kemiallinen kestävyys: lämpötila ja pitoisuustekijät

TPU:n kemiallinen kestävyys ei ole ehdotuksia; se on lämpötilan ja kemiallisen pitoisuuden funktio. Korkeissa lämpötiloissa kemiallisen n nopeus kiih. Jatkuvassa käytössä normaali käyttölämpötila-alue -50 °C - 65 °C, ja huippujen 80 °C sallitaan. Sovellukset, jotka vaativat kestävyyttä tiivistetyille hapoille korkeissa lämpötiloissa, kuluvat erikoistuneita TPU-versioita tai vaihtoehtoisia materiaaleja. Valmistajat ohjeita erityisiä kemikaalinkestävyysita koskevat sovellukseksiin.

TPU Lay Flat Hose -paineluokitus: Turvamarginaalin suunnittelu

Ymmärtäminen tpu lay litteän letkun paineluokitus on kriittinen järjestelmän suunnittelun ja turvallisuusvaatimusten mukaista. Paine määritellään kahdella arvolla: käyttöpaine (maksimipaineen käytön aikana) ja murtumispaine (piste, jossa katkeaa katastrofaalisesti).

Käyttöpaine vs. murtumispaine: turvallisuustekijä

Teollisuuden standardit sanelevat turvatekijän, yleensä 3:1 tai 4:1, halkeamisen ja käyttöpaineen välillä. Esimerkiksi letkun, jonka käyttöpaine on 300 psi, minimimurtumispainen tulee olla 900 psi. Tämä selittää painepiikkejä, ylijännitteitä ja mekaanisia rasituksia käytön aikana.

Paineluokitus halkaisijan ja seinämän paksuuden mukaan

Painearvot ovat käänteisesti verrannollisia halkaisijaan. 2 tuuman letku lisää suurempia paineita 16 tuuman letku vanteen jännityskaavan vuoksi. Alla valmistaa taulukossa on koottu tiedot useiden tärkeiden painealueiden näyttämiseksi.

On tärkeää huomata, kokoonpanon lopullinen painearvo määräytyy alimman mitoituksen komponentin, joka on usean kytkimen mukaan. Ruostumattomasta teräksestä valmistettuja varsiliitoksia (esim. 316 SS) erittäin korkean paineen kestävyyden ylläpitämiseen syövyttävissä ympäristöissä.

Kevyt TPU Lay Flat Hose: Logistiset ja toiminnalliset edut

Kysyntä kevyt TPU-lasketta litteä letku sen taustalla on nopean käyttöönoton tarve ja miehistön vähentynyt väsymys. Hätätilanteessa, kuten metsäpalojen yhteydessä tai tulvien sammutuksessa, kilo on tärkeä.

Painoedun kvantifiointi

Tavallinen 6 tuuman kuminen imuletku voi painaa 5-6 kg/m (3,3-4,0 lbs/ft). vastoin 6 tässä tuuman kevyt TPU-lasketta litteä letku painaa noin 2,48 kg/m (1,66 lbs/ft) . 200 metrin (660 jalkaa) pituudella tämä merkitsee yli 500 kg:n (1100 lbs) painonsäästöä. Tämä saadays mahdollistaa:

• Nopeampi pakkaaminen ja purkaminen: Pienempi kelan tilavuus ja painon vähentäminen henkilöstön rasitusta.
• Alenneet kuljetuskustannukset: Kutakin kuorma-autoa tai helikopteria ladata lisää letkuja.
• Yksinkertaistettu käsittely: Voidaan ottaa käyttöön liikkuvasta ajoneuvosta tai pienellä tiimillä.

"lay flat" -ominaisuus, jossa letku litistyy kokonaan tyhjennettäessä, tarkoittaa myös pienempää säilytystilaa ja helpottaa puhdistusta ja huoltoa.

TPU Lay Flat Hose öljyn siirtoon: Suunnittelu- ja turvallisuusprotokollat

käyttää TPU-laskettu litteä letku öljynsiirtoon vaatia erityisiä suunnitteluominaisuuksia syttyviin nesteisiin ja staattiseen sähkön vähentämiseen. Tavalliset TPU-letkut ovat öljynkestäviä, mutta offshore- ja jalostamo hakevat parempaa turvallisuutta.

Antistaattinen rakenne ja liimaus

Kun hiilivedyt virtaavat letkun läpi suurella määrällä, staattista sähköä kertyy. Jos staattinen purkaus ei hajoa, se voi sytyttää höyryt. Tehokkaat letkut, jotka on suunniteltu tpu asenna litteä letku öljyn siirtoon integroida maadoitusmekanismit. Esimerkiksi erikoistuneiden offshore-letkujen letkun rungossa on kaksi kapseloitua kuparista maadoitusjohtoa, jotka kulkevat sen koko pituudelta.

Nämä johdot on liitettävä sähköisesti johtaviin liittimiin (kuten pallografiittivaluraudasta tai ruostumattomasta teräksestä valmistettuihin liittimiin) ja sitten todelliseen maahan. vastaavan järjestelmän vastus on jota suunniteltu olemaan selvästi alle 1,5 ohm/ft (4,9 ohm/m) kynnyksen, sotilasstandardit, kuten MIL-PRF-370K, vaativat.

Mekaaninen kestävyys hiilivetyjen siirtoon

Staattisen sähkön hajoamisen lisäksi öljynsiirtoletkut vaativat suurta vetolujuutta kestämään vetovoimia aluksesta rantaan tai laivasta laivaan -toimintojen aikana. Pyöreäksi kudottu vahvistus antaa vetolujuuden 80 000 paunaan (16" letkulle), mikä on tärkeää, että letku ei irtoa oman painonsa vaikutuksesta tai aluksen ajautumisesta.

Johtopäätös: TPU Lay Flat Hose -letkun määrittäminen kriittisiin toimintoihin

Tekniset edut TPU-laskettu litteä letku ovat selkeitä: se tarjoaa hyvän kulutuskestävyyden, laajan yhteensopivuuden ikkunan ja korkean lujuus-painosuhteen suuren perinteisiin kumi-tai PVC-letkuihin. Kun määrität projektia, ota huomioon seuraavat seikat:

• Jos käytössä on hiilivetyjä, aseta etusijalle letkut, joissa on tpu lay litteä letku kemikaalinkestävyys validointi ja pakollinen antistaattinen johtotus.
• Vedenpoistoon tai kasteluun karussa maastossa, kestävyys kevyt TPU-lasketta litteä letku vähentää vaihtojaksoja.
• Tarkista aina tpu lay litteän letkun paineluokitus Järjestelmän suurinta dynamista painetta vastaan, mukaan lukien ylijännitetapahtumat.
• Kun vertaa TPU vs PVC lay litteä letku , laske elinkaaren kokonaiskustannukset, ei vain alkuperäistä ostohintaa, kaikkiin pitkäikäisyyteen ja alhaisempi huolto.

Erikoissovelluksiin, kuten tpu asenna litteä letku öljyn siirtoon , vaaditaan asiakirjoja, jotka vahvistetaan, että letku voidaan alan johtavuutta ja nesteiden yhteensopivuutta vahvistaa standardeja. Sovittamalla materiaalitieteen sovelluksen insinöörit valvovat turvalliset, tehokkaat ja kustannustehokkaat nesteen siirtotoiminnot.

Usein kysytyt kysymykset (FAQ)

1. Voidaanko TPU:n litteää letkua käyttää dieselpolttoaineen jatkuvaan pumppaamiseen?

Kyllä, TPU on luonnostaan kestävä dieseliä ja muita alifaattisia hiilivetyjä vastaan. Jatkuvaa pumppausta varten, erityisesti meri- tai offshore-ympäristöissä, mutta kuitenkin, joka on suunniteltu antistaattisilla johdoilla ja johtavilla liittimillä estämään sähköstaattinen purkautuminen.

2. Miten TPU:n joustavuus on sopiva kumiin -40°C:ssa?

TPU toimivan joustavuuden -50 °C asti ilman pehmittimien käyttöä, joka voidaan siirtyä. Kumiyhdisteet myös toimivat matalissa lämpötiloissa, mutta ei vaatia erikoistuneita (ja kalliimpia) formulaatioita. TPU on yleensä johdonmukaisempi matalissa lämpötiloissaan.

3. Mikä on TPU-lasketun litteän letkun suurin jatkuva käyttölämpötila?

Normaali jatkuvan käyttölämpötilan lämpötila 65°C (150°F). Lyhytaikaiset, jopa 80°C (175°F) huippulämpötilat ovat sallittuja, mutta pitkäaikainen altistuminen tälle ylärajalle lyhentää letkun käyttöikää.

4. Onko TPU:n litteä letku turvallista juomavedelle?

Kyllä, mutta vain, jos letku on plus sertifioitu NSF/ANSI 61:n tai ammattien standardin mukaisesti. Kaikki TPU-yhdisteet ole elintarvikelaatua; niitä lisäaineita, jotka ovat sovellu juomaveteen. Tarkista aina todistus.

5. Mikä aiheuttaa "käärmettä" asennetussa litteässä letkussa ja estääkö TPU sen?

"Käyttäjä" tai sivuttainen epäkaunis paineen alaisena venraudoituksen liiallisesta. Laadukkaissa TPU-letkuissa käytetään pyöreästi kudottuja polyesterilankoja, jotka rajoittavat venymän alle 2 %:iin, mikä estää letkun vääntymisen ja heilumisen, minkä vuoksi pysyvän virtauksen ja kulutuksen vähentämisen.

Viitteet

1. TIPSA. (2025). Oroflex Terrain - Korkeavirtauksinen suukepuristettu TPU-asetelma tasainen poistoletku. tipsa.com
2. Aurinkoletku. (2025). Layt-letkut dekoodattu: PVC ja TPU sopivat sopivat tarpeisiin. sunhose.com
3. TIPSA. (n.d.). OROFLEX OFFSHORE - Erittäin kestävä suulakepuristettu TPU-polttoaineen ja öljyn poistoletku. DirectIndustry
4. Orientflex. (n.d.). TPU Layflat -letku. orientrubber.com
5. ZYfire Hose Corporation. (n.d.). Zyfire Layflat 12" 200 Psi työpaine TPU Layflat letku. madeinchina.com
6. cnhoseflex.com. (2023). TPU Layflat Hose - Tekniset tiedot. cnhoseflex.com
7. cnhoseflex.com. (2024). Layflat-letkumateriaalien yleiskatsaus: PVC:n, PE:n ja TPU:n edut ja haitat. cnhoseflex.com
8. Hitechcorp. (2020). TPU Layflat Hose - Tekniset tiedot. hitechcorp.com.vn
9. John M. Ellsworth. (n.d.). Kuriyama OFAQ 6 tuumaa Polyuretaani Layflat juomaveden poistoletku. jmesales.com
