Öljykentän vedensiirtoletku: Frac-letku ja korkeapaineopas

Vedensiirtoletku öljykenttätoimintoihin

Öljykentän veden siirtoletku on olemassa ratkaisemaan hyvin spesifinen ongelma: siirretään suuria vesimääriä nopeasti maastossa, jossa ei ole kiinteää putkistoinfrastruktuuria, ja sitten pakataan letku ja siirretään se uudelleen, kun työmaa vaihtuu. Tästä syystä öljykentän vedensiirtoletku näyttää niin erilaiselta kuin kiinteissä asennuksissa käytettävä jäykkä putki – sen on taitettava tasaiseksi, lastattava kuorma-autolle tai kelalle ja asennettava uudelleen muutamassa tunnissa päivien sijaan.

Käytännössä tämä letkuluokka kattaa useita erillisiä käyttötarkoituksia yhden öljykenttäprojektin sisällä: makean veden siirtäminen kaivon tyynyyn ennen murtotyötä, tuotetun tai takaisinvirtausveden siirtäminen varastointiin tai hävittämiseen sekä tilapäisten syöttölinjojen tarjoaminen vesilähteiden ja sekoituslaitteiden välillä. Jokaisella näistä käyttötavoista on hieman erilaiset paine- ja tilavuusvaatimukset, mutta niillä on sama taustalla oleva tarve letkulle, joka voidaan asentaa nopeasti, kestää epätasaisessa maassa ja joka voidaan ottaa talteen ilman vaurioita käytettäväksi uudelleen seuraavassa tyynyssä.

Miksi polyuretaanivedensiirtoletkusta on tullut vakio

Polyuretaaniveden siirtoletku on suurelta osin syrjäyttänyt vanhemman kumi- ja PVC-pohjaisen letkun öljykentillä, koska TPU (termoplastinen polyuretaani) tarjoaa yhdistelmän ominaisuuksia, joita on vaikea yhdistää: suuri vetolujuus suhteessa painoon, vahva hankauskestävyys hiekka- ja sorakaivon tyynypinnoilta ja vakaa suorituskyky koko lämpötilan vaihteluista talviolosuhteisiin.

Tyypillinen polyuretaaniöljykenttäletku on rakennettu koekstrudoidulla rakenteella: nesteen kanssa kosketuksissa oleva sisäinen TPU-vuoraus, kudottu vahvistuskerros (yleensä luja polyesteri), joka kantaa painekuorman, ja ulompi TPU-suojus, joka vaimentaa hankausta tyynyn poikki vetämisestä. Tämä kerrosrakenne mahdollistaa letkun taittumisen täysin litteäksi kuljetusta ja varastointia varten ja pyöristää sitten täyteen reikään, kun pumppu on käynnissä. Teräsputkeen tai jäykkään polyputkeen verrattuna pienempi miehistö pystyy lataamaan, purkamaan ja asentamaan vastaavan halkaisijan omaavan polyuretaaniletkun murto-osassa ajasta.

Hydraulisen murtumisletkun ja Frac-letkun paineen vaatimukset

Hydraulinen murtumisletku sopii öljykenttäletkukategorian vaativampaan päähän. Vaikka murtotyynyä syöttävät matalapaineiset vedensiirtolinjat ovat yleensä luokiteltuja useimpien tavallisten layflat-letkujen alueelle, lähempänä pumppua ja kaivonpäätä käytetty frac-letku voi altistua paljon korkeammalle ja nopeammin pyörähtävälle paineelle – tekijä, jolla on yhtä suuri merkitys kuin itse huippuluvulla, koska toistuva painejakso väsyttää vahvistuskerroksia nopeammin kuin paineen tasaantuminen.

Tämän pyöräilykäyttäytymisen vuoksi frac-letkun teknisissä tiedoissa mainitaan yleensä sekä työpaine että erillinen väsymis- tai syklin käyttöikäluokitus, ja toimittajia arvioivien ostajien tulee kysyä molemmista työpaineen sijaan. Vahvistuksen laatu – kuidun tyyppi, kudostiheys ja se, kuinka hyvin vahvistuskerros sitoutuu sisä- ja ulompiin TPU-kerroksiin koekstruusion aikana – vaikuttaa suoraan siihen, kuinka monta painejaksoa letku kestää ennen kuin suorituskyky heikkenee.

• Käyttöpaine: paine, jonka letku on mitoitettu kestämään jatkuvasti normaalin käytön aikana.
• Murtumispaine: vikakynnys, tyypillisesti useita kertoja käyttöpaineeseen turvamarginaalina.
• Jakson väsymisluokitus: miten letku toimii toistuvan paineistuksen ja paineen alennuksen aikana, mikä on erityisen tärkeää murtumien ja pumpun viereisten letkuosien kohdalla.

Korkea paine Öljykentän letku : Arvioiden yhdistäminen työhön

Kaikkia öljykenttäalueen letkuja ei tarvitse arvioida maksimipaineelle, ja korkeapaineisen öljykenttäletkun määrittäminen, kun normaalipaineinen vedensiirtolinja toimisi, yksinkertaisesti lisää tarpeettomia kustannuksia ja painoa. Käytännön lähestymistapa on kartoittaa paikan painevyöhyke - matalapaineisista makean veden syöttölinjoista keskipaineisten siirtoosien kautta pumppulaitteita lähinnä oleviin korkeapainelinjoihin - ja valita letkun halkaisija ja paineluokitus kullekin alueelle erikseen.

Jokaisen linjan ylimäärittely paikan päällä korkeimpaan saatavilla olevaan paineluokkaan ei ole oikotie turvallisuuteen – se tarkoittaa yleensä vain raskaampaa ja kalliimpaa letkua osissa, joissa sitä ei tarvita, kun taas järjestelmän todellinen heikko kohta on usein liitin tai liitos eikä itse letkun runko.

Teollisuusletkut öljylle ja kaasulle: Vedensiirron lisäksi

Teolliset öljy- ja kaasuletkut kattavat laajemman joukon tehtäviä kuin pelkkä veden siirto, vaikka vedenkäsittely on yleensä suurin sovellus käytetyn letkun pituuden mukaan. Öljy- ja kaasuletkusovellukset tyypillisellä paikalla voivat sisältää tuotetun veden käsittelyn, tilapäisen polttoaineen siirron työmaan generaattoreihin ja laitteisiin, mudan ja lietteen siirtoa porauksen aikana ja vedenpoistoa tyynyn ympärillä olevilta matalilta alueilta märällä säällä.

Jokainen näistä käyttötavoista asettaa erilaisia ​​vaatimuksia erityisesti sisävuoraukselle, koska käsiteltävän nesteen ja vuorauksen materiaalin välinen kemiallinen yhteensopivuus määrää käyttöiän enemmän kuin pelkkä paineluokitus. Makean veden siirtoon soveltuva vuoraus ei automaattisesti sovellu käsittelemään tuotettua vettä, jossa on korkeampi suolapitoisuus tai hivenhiilivetyjä, joten nesteen yhteensopivuus kannattaa varmistaa toimittajalta ennen kuin oletetaan, että yksi letkun spesifikaatio palvelee kaikkia tehtäviä paikan päällä.

Porausletkusovellukset

Porausletkusovellukset eroavat veden siirto- ja murtumisluokista siinä, että letku käsittelee usein vettä, jota käytetään tukemaan aktiivisia poraustoimenpiteitä sen sijaan, että murskattaisiin nestettä korkeassa syklisessä paineessa – ajatelkaa laitteiston vedensyöttöä, pölynpoistoa ja väliaikaista tyhjennystä porauspaikan ympärillä. Tilavuuden ja jatkuvan virtauksen luotettavuus on yleensä tärkeämpi tässä kuin huippupainearvo, koska laitteiston vedensyötön katkos voi viivästyttää porausoperaatioita suoraan.

Koska porauskohteita siirretään usein, kun tyynyt kehitetään peräkkäin, letkun painolla ja uudelleensijoittamisen helppoudella on erityistä painoarvoa valintapäätöksessä. Polyuretaanista asennettavalla litteällä letkulla, jonka pieni miehistö voi lastata, kuljettaa ja asettaa uudelleen työvuoron aikana, on tässä erityistehtävässä todellinen toiminnallinen etu raskaampiin kumi- tai jäykempiin putkivaihtoehtoihin verrattuna, vaikka itse painevaatimukset ovatkin suhteellisen vaatimattomat.

Öljykentän letkun valintaopas

Oikean letkun valinta öljykenttäsovellukseen on lyhyt luettelo kysymyksistä, jotka on käsitelty järjestyksessä halkaisijan tai hinnan perusteella.

1. Mitä nestettä käsitellään, ja onko sisävuorauksella vahvistettu kemiallinen yhteensopivuus sen kanssa – makea vesi, tuotettu vesi ja porausneste asettavat eri vaatimuksia vuoraukselle.
2. Mikä on tämän letkuosan käyttämän vyöhykkeen todellinen käyttöpaine, ja onko sen kestettävä toistuvia painejaksoja, kuten murtumien vierekkäisten linjojen tapauksessa, tai vakaan tilan virtausta, kuten veden siirrossa.
3. Millaisissa maaolosuhteissa letkua vedetään tai vedetään, ja tarvitseeko ulkokansi ylimääräistä kulutuskestävyyttä tämän seurauksena.
4. Kuinka usein letkua siirretään, ja onko painolla ja kelojen yhteensopivuudella enemmän merkitystä kuin puolipysyvällä siimalla.
5. Mikä halkaisija tuottaa vaaditun virtausnopeuden ilman ylimitoitusta linjaa ja lisäämättä tarpeetonta painoa ja kustannuksia.

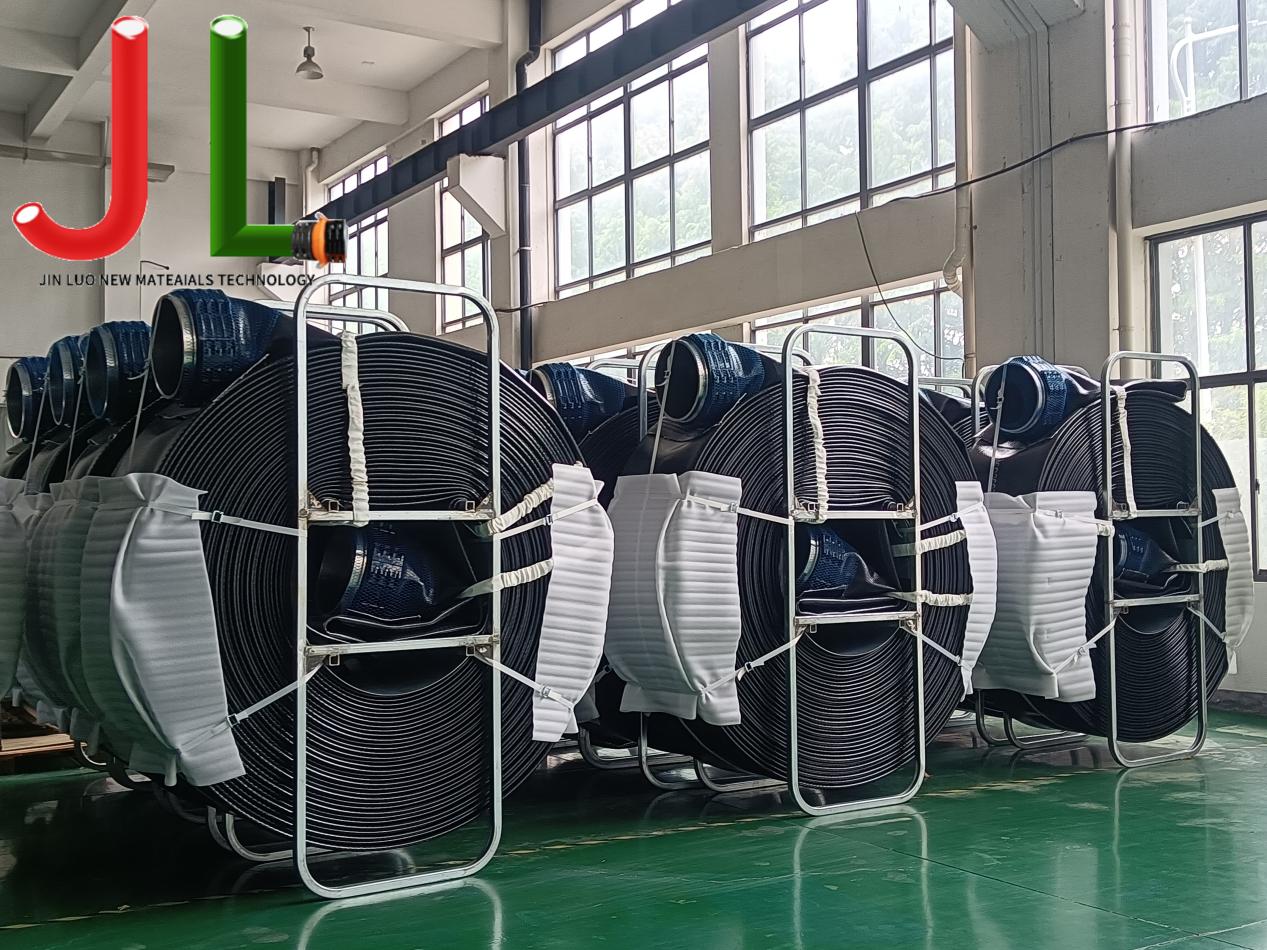

Jinluo valmistaa polyuretaanista layflat-letkua näihin öljykenttien rooleihin makean veden siirrosta murtovesien syöttöön, kaliiperit 2–16 tuumaa ja muokattavissa olevat pituudet erilaisiin työmaa-asetelmiin. Nesteen tyypin, painevyöhykkeen ja maaperän olosuhteiden tarkasteleminen ennen tilauksen viimeistelemistä on yleensä luotettavampi tie oikeisiin määrityksiin kuin oletusarvoisesti korkeimman saatavilla olevan letkun käyttäminen, ja useimmat toimittajat, mukaan lukien Jinluo, voivat neuvoa, mikä vahvistuksen ja peitemateriaalin yhdistelmä sopii tietyn toimipaikan olosuhteisiin.
