Poistoletkujen ymmärtäminen

1. Mitä ovat poistoletkut?

Poistoletkut ovat taipuisia putkia, jotka on suunniteltu kuljettamaan nesteitä, puolikiinteitä aineita tai kaasuja paikasta toiseen paineen alaisena. Toisin kuin imuletkut (jotka vetivät materiaalia sisään), tyhjennysletkut Ne on rakennettu kestämään sisäistä painetta, joten ne ovat välttämättömiä teollisuudessa, joissa tarvitaan hallittua virtausta ja suunnansiirtoa.

Poistoletkujen päätoiminnot

• Materiaalin siirto: Siirrä vettä, kemikaaleja, lietettä tai hankaavia kiinteitä aineita.
• Paineenkäsittely: Suunniteltu kestämään pumppausvoimat romahtamatta.
• Kestävyys: Kestää kulutusta, taipumista ja ympäristötekijöitä.

Tärkeimmät toimialat, joissa käytetään poistoletkuja

Poistoletku vs. imuletku: Tärkeimmät erot

Perusparametrit poistoletkujen tunnistamiseen

• Sisähalkaisija (ID): Vaihtelee ½ tuumasta 12 tuumaan virtaustarpeista riippuen.
• Paineluokitus: Mitattu PSI/bar (esim. 150 PSI normaalille vedensiirrolle).
• Lämpötila-alue: Jotkut letkut kestävät -40 °F - 200 °F (-40 °C - 93 °C).
• Materiaalien yhteensopivuus: Kumi (hankauksenkestävä), PVC (kevyt) tai erikoisyhdisteet (kemikaaleja kestävä).

Miksi tyhjennysletkuilla on merkitystä
Niiden kyky käsitellä paineistettua virtausta tekee tyhjennysletkut kriittistä vuotojen, roiskeiden ja käyttökatkojen estämisessä. Oikean tyypin valinta takaa tehokkuuden, turvallisuuden ja pitkäikäisyyden vaativissa ympäristöissä.

2. Poistoletkujen ymmärtäminen: tyypit, sovellukset ja valintaopas

Poistoletkujen tyypit

1. Kumipoistoletkut

• Rakenne: Vahvistettu kankaalla tai teräslangalla
• Painealue: 150-300 PSI
• Lämpötila-alue: -40 °F - 200 °F (-40 °C - 93 °C)
• Paras: Hiomamateriaalit, öljy- ja vesisovellukset
• Edut: Erinomainen joustavuus, taittumisenkestävä, kestävä

2. PVC-poistoletkut

• Rakenne: PVC-materiaalia spiraalivahvikkeella
• Painealue: 100-250 PSI
• Lämpötila-alue: 32 °F - 140 °F (0 °C - 60 °C)
• Paras: Kevyt vedensiirto, kemialliset sovellukset
• Edut: Kevyt, korroosionkestävä, edullinen

3. Termoplastiset poistoletkut

• Rakenne: Useita termoplastisia kerroksia
• Painealue: 200-400 PSI
• Lämpötila-alue: -60 °F - 275 °F (-51 °C - 135 °C)
• Paras: Kemiallinen siirto, elintarvikekäyttöiset sovellukset
• Edut: Kemikaaleja kestävä, ei-saastava

4. Komposiitti-/materiaalikohtaiset letkut

• Erikoistyypit:
  • Kemikaaleja kestävät letkut (PTFE-vuori)
  • Kulutusta kestävät letkut (erittäin paksut seinät)
  • Elintarvikekäyttöiset letkut (FDA:n hyväksymät materiaalit)
• Painealue: Vaihtelee rakenteen mukaan (150-600 PSI)
• Lämpötila-alue: Vaihtelee materiaalin mukaan

Poistoletkujen sovellukset

Poistoletkun valintaopas

1. Materiaalien yhteensopivuusnäkökohdat

• Vesi: Vakiokumi tai PVC
• Öljyt/polttoaineet: Öljynkestävät kumiyhdisteet
• Hapot/emäkset: PTFE tai erikoiskumi
• Hankaavat lietteet: Erittäin paksu kumi kulutusta kestävällä vuorauksella

2. Koko- ja virtausvaatimukset

• Halkaisijan valintaopas:
  • 1-2" pienitehoisiin sovelluksiin
  • 3-6" kohtuullista virtausta varten
  • 8" suurten volyymien siirtoon
• Virtausnopeus: Sovita letkun koko pumpun tehoon

3. Paine- ja lämpötilatekijät

• Työpaine: Ylitä aina järjestelmän paine 25 %
• Räjähdyspaine: Minimi 4x työpaine
• Lämpötila: Varmista, että letkun arvo vastaa nesteen lämpötilaa

4. Vahvistustarpeet

• Normaali tulli: Yksi kangaskerros (150 PSI)
• Raskas käyttö: Useita kangaskerroksia (300 PSI)
• Extra Raskas Duty: Teräslankavahvike (400 PSI)

5. Joustavuus vs. jäykkyys

• Suuri joustavuus: Tarvitaan laitteiden siirtämiseen
• Jäykemmät letkut: Parempi korkeapainesovelluksiin

6. Lopeta yhteydet

• Yleiset tyypit:
  • Camlock-liittimet
  • NPT-kierrepäät
  • Laippaliitännät
• Valintavinkki: Yhdistä olemassa oleviin varusteisiin

Suorituskyvyn vertailutaulukko

Erityisiä huomioita

• Staattinen johtavuus: Vaaditaan syttyville nesteille
• UV-kestävyys: Tärkeä ulkokäyttöön
• Taivutussäde: Minimikaarevuus ennen virtausrajoitusta
• Säännösten noudattaminen: NSF, FDA tai muut alan standardit

3. Laadukkaiden poistoletkujen tärkeimmät ominaisuudet

1. Paineen suorituskykyä koskevat tiedot

• Työpaineluokitus:
  • Vakiokäyttö: 150-250 PSI
  • Raskas käyttö: 250-400 PSI
  • Teollisuuslaatu: 400-600 PSI
• Räjähdyspaineen turvamarginaali:
  • Minimi turvallisuussuhde 4:1 (murtumispaine vs. käyttöpaine)
  • Esimerkki: 300 PSI:n letkun purskeen pitäisi olla 1200 PSI

2. Materiaalin kestävyystekijät

3. Vahvistusrakenne

• Vakiovahvikkeet:
  • Yksi tekstiilikerros (150-200 PSI)
  • Kaksi tekstiilikerrosta (200-300 PSI)
  • Teräslankakierre (300-600 PSI)
• Vahvistuksen vertailu:
  • Kangas: Parempi joustavuus, pienempi paino
  • Johto: Korkeampi painekapasiteetti, taittumiskestävyys

4. Lämpötilan sietoalueet

5. Virtauksen tehokkuusominaisuudet

• Tasainen muotoilu:
  • Pienin kitkahäviö (mitattu PSI-pudotuksessa 100 jalkaa kohti)
  • Tyypilliset arvot: 2-5 PSI pudotus nimellisvirtauksella
• Sisähalkaisijan tasaisuus:
  • Toleranssi: ±3 % nimelliskoosta
  • Estää virtauksen rajoittumisen mutkissa

6. Turvallisuustodistukset

• Kriittiset sertifikaatit:
  • NSF/ANSI 61 juomavedelle
  • FDA 21 CFR elintarvikekosketukseen
  • ATEX räjähdysalttiisiin ympäristöihin
  • UL-listaus palonkestävyydestä

7. Fyysisten ominaisuuksien vertailu

8. Erityiset suorituskykyominaisuudet

• Staattinen dissipatiivisuus: Pintaresistanssi <10^5 ohmia (syttyville nesteille)
• Antimikrobinen: Elintarvike-/farmaseuttisiin sovelluksiin
• Merkitsemätön: Tärkeää puhdastilaympäristöissä
• Kelluntakyky: Vaahtoydin merisovelluksiin

9. Kestävyystestistandardit

• Flex Cycle -luokitus: Vähintään 50 000 sykliä (ASTM D380)
• Impulssitestaus: 100 000 painejaksoa (SAE J343)
• Kulutustesti: Vähintään 500 sykliä (ISO 6945)

4. Poistoletkujen huolto- ja turvallisuusvinkkejä

1. Oikeat säilytysohjeet

• Ihanteelliset säilytysolosuhteet:
  • Lämpötila: 32°F to 100°F (0°C to 38°C)
  • Kosteus: Alle 65 % RH
  • Vältä altistumista suoralle auringonvalolle (UV-hajoaminen)
• Säilytyspaikka:
  • Aseta tasaisesti tai ripusta pystysuoraan
  • Älä koskaan säilytä mutkalla tai jyrkillä mutkilla
  • Pienin taivutussäde: 10x letkun halkaisija

2. Rutiinitarkastuksen tarkistuslista

3. Puhdistusmenetelmät sovelluksen mukaan

• Vesi/jätevesi: Huuhtele puhtaalla vedellä 1,5-kertaisella käyttöpaineella
• Kemikaalien siirto: Kolminkertainen huuhtelu yhteensopivalla liuottimella
• Öljy/polttoaine: Huuhtele pesuaineliuoksella (pH 7-9)
• Liete/kiintoaineet: Mekaaninen harjausilmasuihkupuhdistus

4. Painetestausprotokolla

• Taajuus: Neljännesvuosittain jatkuvaan käyttöön
• Testimenetelmä: Hydrostaattinen testi 1,5x käyttöpaineella
• Kesto: 30 minuuttia vähintään
• Hyväksymiskriteerit: <2 % painehäviö, ei näkyviä vuotoja

5. Turvakäsittelyparametrit

6. Parhaat toiminnalliset käytännöt

• Asennus:
  • Säilytä vähintään 5x halkaisijan taivutussäde
  • Käytä asianmukaisia tukia 3-5 jalan välein
• Toiminta:
  • Vältä äkillisiä painepiikkejä (> 10 % PSI/s)
  • Suurin virtausnopeus: 20 jalkaa/s nesteille
• Sammutus:
  • Asteittainen paineen alennus
  • Täydellinen tyhjennys ennen varastointia

7. Erityishuomiot Jiangsu Jinluo -tuotteille

Annettu Jiangsu Jinluo New Material Technology Co., Ltd erikoistunut polyuretaani- ja teollisuusletkuihin (halkaisija 2–16 tuumaa), huomioi nämä erityiset huoltonäkökohdat:

• Polyuretaani letkut:
  • Parannettu kemikaalinkestävyys, mutta vältä vahvoja happoja
  • Ylivoimainen kulutuskestävyys (50 % parempi kuin tavallinen kumi)
  • Säilyvyys: 5 vuotta (käyttämätön oikeissa olosuhteissa)
• Suurihalkaisijaiset letkut (8-16 tuumaa):
  • Vaatii erityisiä puhdistuslaitteita
  • Tarvitaan vahvistetut tukirakenteet
  • Tarkastustiheys: Kuukausittain jatkuvassa käytössä

8. Elinajan pidentämistekniikat

• Pyörimisjärjestelmä: Vuorottele useita letkuja raskaassa käytössä olevissa sovelluksissa
• Suojavaippa: Lisää hankaussuojat kosketuspisteisiin
• Lopullisen kiinnityksen huolto: Vuosittainen kierteiden voitelu/tarkastus
• Painepyöräily: Lisää/vähennä painetta asteittain

9. Hävittäminen ja kierrätys

• Elämän lopun merkit:
  • Halkeaman leviäminen >30 % pituus
  • Painehäviö >25 %
  • Pysyvä muodonmuutos >5 % halkaisija
• Ympäristövaatimustenmukaisuus:
  • Erottele materiaalityypin mukaan (kumi/PVC/TPU)
  • Noudata paikallisia teollisuusletkun hävittämismääräyksiä

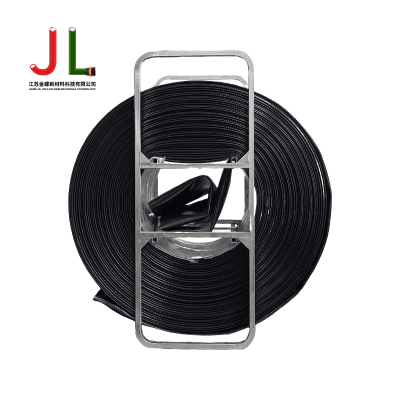

Jinluo Heavy Duty polyuretaanipaineletku - Joustava vahvistettu TPU litteä letku
