Mikä on murtumis- ja öljykentän letku?

Öljyn ja kaasun etsintä- ja tuotantopanosten maailmassa nesteensiirtoketjun komponentti on kriittinen. Näistä vaatimaton letku on kaikkea muuta kuin yksinkertainen; se on suunnittelu suunniteltu pelastusköysi, joka kestää rankkoja olosuhteissa, jotta toiminta sujuu turvallisesti ja tulee. A Murtumis- ja öljykentän letku on erikoistunut laite, joka on suunniteltu kuljettamaan erilaisia aggressiivisia aineita – korkeapaineisesta murtumisnesteestä ja hankaavasta porausmutasta tuotettuun veteen ja raakaöljyyn – äärimmäisissä paineissa, lämpötiloissa ja dynaamisissa rasituksessa. Yhden letkun vikaantuminen voi johtaa kalliisiin seisokkeihin, ympäristövahinkoihin ja vakaviin turvallisuusriskeihin. Näiden letkujen taustalla olevan tekniikan ymmärtäminen ovat vahvasta rakenteeesta tiukoihin standardeihin, jotka ovat täytettävä, on insinööreille, hankille ja kenttäoperaattoreille. Tässä oppaassa perehdytään näiden elintärkeiden komponenttien anatomiaan ja selitetään avaimet korkean paineen frac-letkun erityistiedot , tärkeys API 7K frac letkun sertifiointi , ja rooli teräslankavahvistettu murtumisletku mallit. Annamme myös käytännön opastusta kriittisissä kenttäsovelluksissa, kuten tiedon ajoittamisesta öljykentän mutapumpun letkun vaihto ja kuinka valita oikea öljykentän poistoletku veden siirtoon toiminnot. Yhdistämällä syvän tuotteen näkemyksen kenttätason käytännönllisyyteen, tämä artikkeli toimii kattavana resurssina kaikille, jotka ovat vastuussa näiden olennaisten resurssien määrittämisestä, ylläpidosta tai opettamisesta.

Tehokkaan Frac-letkun anatomia

Laadukkaan murtumisletkun poikkeuksellinen kimmoisuus ei ole sattumaa; se on seurausta kerrostetusta rakenteesta jokaisella kerroksella on erillinen ja elintärkeä tehtävä. Suunnittelussa on tasapainotettavan näennäisesti ristiriitaiset vaatimukset: painon suuri lujuus ja joustavuus, kemikaalien kestävyys ja kulutuskestävyys sekä hallittavan kanssa. Tämä monikerroksinen alkaa putkesta tai vuorauksesta, joka on sisin kerros, joka on suorassa kosketuksessa kuljetettavan nesteen kanssa. Se on valmistettu erikoistuneista synteettisistä kumista tai termoplastisista polyuretaaniyhdisteistä, jotka on formuloitu kestämään hajoamista kemikaalien, happojen ja särötysnesteissä esiintyvien lisäaineiden vaikutuksesta. Tämä vuora vahvistuskerros, letkun todellinen selkäranka, joka tutki sen paineensietokyvyn. tässä teräslankavahvistettu murtumisletku erottuu siitä, jotta se käyttää useita spiraaleja tai punoksia erittäin lujasta teräslangasta äärimmäisen sisäisen paineen hillitsemiseksi ja pumppujaksojen sykkivän väsymisen kestämiseksi. Lopuksi peitekerros aiheuttaa ensinä puolustuslinjana ulkoista ympäristöä vastaan. Se on suunnitellun lujaksi, sää, otsonin, UV-säteilyn, öljyn ja fyysisen hankauksen kestäväksi epätasaisessa maastossa, mikä näyttää olevan kriittisen vahvistuksen eheyden.

• Sisävuori: Valmistettu öljyn- ja kulutusta kestävistä yhdisteistä, kuten NBR, HNBR tai polyuretaani suojaamaan sisäiseltä nestekemialta.
• Vahvistuskerros: Erittäin luja teräslanka kierteisesti kierretty tai punottu useiksi kerroksiksi maksimaalisen murtumispainen ja impulssiväsymiskestävyyden saavuttamiseksi.
• Suojakuori: Vankka, säänkestävä ulkokerros, joka on käytetty synteettisestä kumista, kuten CR tai CSM ja joka on suunniteltu kestämään kenttäkäyttöä.
• Päätyliittimet: Taotut teräslaipat tai kierteitetyt liitososat on kiinnitetty tukevasti taivuttamalla tai puristamalla hienoa, erittäin eheän kokoonpanon muodostamiseksi.

Dekoodaus Key Performance Metrics: High Pressure Frac letkun ominaist tiedot

Oikean letkun valinta edellyttää sen perusteellista ymmärtämistä korkean paineen frac-letkun erityistiedot . Nämä julkaistut tiedot eivät ole vain numeroita; ne takaavat suorituskyvyn rajat tietyissä olosuhteissa. Kriittisin määritys on käyttöpaine (WP), suurin jatkuva paine, jonka letku on suunniteltu suunnittelumään turvallisesti. Yhtä tärkeä on minimipurkauspaine (MBP), joka on suoraan WP:n kerrannainen (esim. 4:1), joka edustaa lopullista vikakohtaa. Testipaine (TP) on paine, jota käytetään tehdastestauksen aikana, yleensä WP:n yläpuolella, mutta MBP:n alapuolella. Muita tietoja ovat sisähalkaisija (ID), joka vaikuttaausnopeuteen ja painehäviöön; taivutussä, joka ratkaisee kuinka tiukasti letku taivuttaa taittumista taitamattade ilman vahvistuksia ja lämpötila-aluetta sekä materiaalille että ympäristölle. Näiden eritelmien täsmällinen yhteensovittaminen pumpun tehon, nesteen ominaisuudet ja paikan sijoittelun kanssa on turvallisen ja luotettavan toiminnan perusta.

Kriittiset sovellukset ja vaihto-ohjeet

Letkun teoreettinen huippuosaaminen on todistettu sen käytännön sovelluksessa. Kaksi alan vaativinta ja yleisintä käyttöä tuovat esiin erilaisia ​​​​​letkun suorituskyvyn ja elinkaarihallinnan näkökohtia. Korkeapaine puolella mutaihin ja frac-pumppuihin yhdistetyt letkut ovat toiminnan valtimoita, jotka käsittelevät hankaavia korkeapaineisia nesteitä. Suuren volyymin puolella veden siirtoon tarvittavat poistoletkut hallitsevat murtamiseen ja nesteiden käsittelyyn tarvittavia massiivisia virtausnopeuksia, joissa paine voi olla pienempi, mutta kestävyys ja tehokkuus ovat hyviä.

Mutapumppujärjestelmät: Porauksen syke

Mutaun letkut toimivat yhdessä ranka kaikkein ympäristöistä, jotka ovat jatkuvat alttiina korkean paineen pulsaatioille ja hankaaville porausmutalle. Tietäen milloin öljykentän mutapumpun letkun vaihto on kriittinen taito, joka tasapainottaa turvallisuuden ja käyttötalouden. Katastrofaalisen epäonnistumisen odottaminen ei ole koskaan vaihtoehto. Avainmerkkejä vaihdosta ovat näkyvät halkeamat tai kova hankaus kannessa, joka paljastaa vahvistuslangat, paikallinen pullistuma tai turvotus, joka kuuluu sisäisen kerroksen erottumiseen, joka on ylittänyt suositellun käyttöikänsä painejaksojen perusteella. Ennakoivan vaihtoaikataulun toteuttaminen, joka on käyttöaikoihin ja säännönmukaisesti, dokumentoituihin tarkastuksiin, on paljon kustannustehokkaampaa kuin asennettavien seisokkien käsittelemistä.

Veden siirto ja nesteiden käsittely: suurten määrien hallinta

Toiminnassa, kuten veden syöttämisessä frac-sekoittimiin tai tuotetun veden siirtämiseen, käytetään erilaista letkuprofiilia. An öljykentän poistoletku veden siirtoon on suunniteltu optimoimaan suuri sisähalkaisija, alhainen virtausvastus ja poikkeuksellinen sitkeys vetoa ja murskaamista vastaan. vaikka se on edelleen kestävä, sen vahvistuksessa voi käyttää lujia tekstiilikerroksia, kuten polyesteriä tai aramidia, korkea teräslangan sija tai yhdessä sen kanssa, mikä luo helpommin ja joka enemmän letkun, sopii pitkien etäisyyksien layflat-käyttöön. Tärkeimmät tiedot keskittyvät virtausmäärän ID-arvoon, imukykyyn (jos käytetään pumpun imuaukossa) ja kannen tulevaan kulutuskestävyyteen.

FAQ

Kuinka käyttää korkeapaineinen frac-letku tulee vaihtaa?

Yksittäistä aikaan perustuvaa vastausta ei ole, koska vaihtotaajuuden käyttöpainejaksoista, nesteen hankaavuudesta ja ympäristötilanteesta. Paras käytäntö on kuntoon perustuvaa huolto-ohjelmaa. Letkut on vaihdettava vahinko, jos tutkissa havaitaan kansiita, jotka paljastavat vahvistuksen, pullistumia, syviä viiltoja tai kovettunutta/säröilevää kumia. Lisäksi tarjolla on suositellun käyttöiän maksimityöpaisen ja impulssijaksojen perusteella. Letkujen ennustava vaihtaminen osana määräishuoltosuunnitelman valmistajan ohjeiden ja tiukkojen pöytäkirjojen perusteella paljon turvallisempaa ja taloudellisempaa vikaan vikaa.

Mitä "turvakerroin 4:1" tarkoittaa letkussaa?

Turvallisuustekijä 4:1 (tai vastaava suhde, kuten 3:1 tai 5:1) on kriittinen suunnitteluperiaate. Se tarkoittaa, että letkun pienin murtumispaine (MBP) on neljä kertaa suurempi sen nimelliskäyttöpaine (WP). Esimerkiksi 10 000 PSI:n WP-letkun MBP olisi vähintään 40 000 PSI. Tämä suuri marginaali selittää painepiikit, järjestelmän paineen mahdollisen aliarvostuksen, materiaalin väsymisen ajan myötä ja odottamattomat jännitykset. Se on perustavanlaatuinen turvapuskuri. Arvioitaessa korkean paineen frac-letkun erityistiedot , korkeampi turvallisuuskerroin tarkoittaa yleensä kestävämpää ja konservatiivisemmin suunniteltua tuotetta.

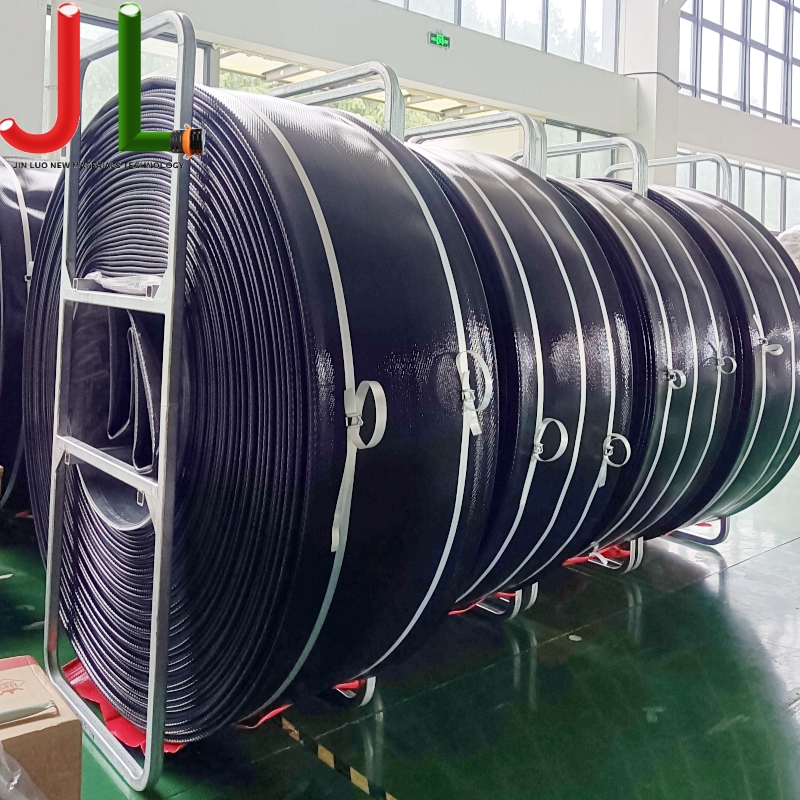

Mitä eroa on "layflat"-letkulla ja hoitolla vedensiirtoon tarkoitetulla kumiletkulla?

Tavallinen kuminen poistoletku on ehdottomasti pyöreä ja täysin muotonsa tyhjänä, kulkee kierrelangalla, jotta se ei putoa imussa. Asetettava letku, jota käyttää useasti öljykentän poistoletku veden siirtoon , on suunniteltu joustavaksi ja litistämään kokonaan tyhjänä, mikä helpottaa rullaamista, kuljettamista ja varastointia pitkiä pituuksia. Layflat-letkut valmistetaan yleensä PVC- tai polyuretaanipäällysteisistä kankaista. Ne soveltuvat kuitenkin pysyvästi paineesti tilapäisiin, suurimääräisiin vesilinjoihin maan päällä, niillä on alempimmat alhaisimmat ja pienemmät kulutuskestävyys kuin $seen käyttöön tarkoitettu pyöreä kumiletku, joka on tarkoitettu pysyvämpään tai kestävämpään käyttöön.
